ビノビューフィルター装着リングセット


フラットカプラー(左) & フィルターネジ付レンズリテーナー(右)


注意:当リングセットは、バレル先端にフィルターネジのない「2x合焦レンズ」にフィルターを取り付けるためのパーツです。

リテーナーの取り外しには専用の工具を必要としますので、交換は原則的に弊社にて承ります(無料)。


初期の2x合焦レンズにフィルターを取付けることができる便利なリングセット。φ1 1/4インチ用フィルター1枚で双眼視できるので、合理的にコスト低減を図れることができ、余剰分をフィルターのバリエーションに廻すこともできます。なお、2007年以降の「2x合焦レンズ」は、最初から当リングセットを取り付けて出荷されています。また、「等倍プリズムコレクター」は、そのままフィルターがねじ込める設計になっています。


「フラットカプラー」と「フィルターネジ付レンズリテーナー」をビノビューに取り付ける方法

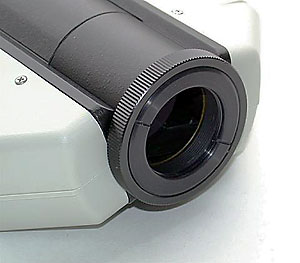

ビノビューの1 1/4インチバレルを外し、
フラットカプラーを取付けた様子。



バレルとカプラーの付け替えは簡単ですが弊社でも承ります(無料)。カプラーの内径に「2x合焦レンズ」装着用のネジが加工されています。

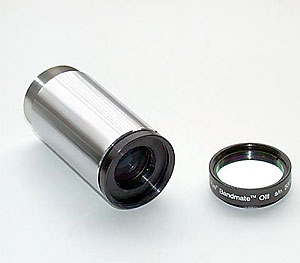

「2x合焦レンズ」にフィルターネジ付レンズリテーナーを
ねじ込んだ様子。



「2x合焦レンズ」のレンズリテーナーを外すには専用の工具が必要になりますので、この作業は弊社で承ります(無料)。

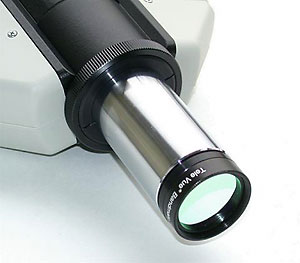

「ビノビュー+2x合焦レンズ」に
1 1/4インチOIIIフィルターを取付けた様子。



フィルターの突出を含めたバレル長が、フラットカプラーにより短縮されるので、フィルター枠がダイアゴナルミラーに当たるトラブルが発生しません*。なお、フィルター後方に拡大系が位置するため、フィルター基盤の平面精度によってはアスが気になる場合があります。平面性に優れたテレビュー製「バンドメイト」フィルターの使用を推奨いたします。

* テレビュー製「2インチダイアゴナル+1 1/4インチ接眼アダプター」の組み合わせ。







税込特価

フラットカプラー

3,672円

フィルターネジ付レンズリテーナー

4,860円

「ビノビュー+2x合焦レンズ」の場合、リングの交換は原則的に弊社にて承りますので、ご注文の際お手持ちのビノビューまたは2x合焦レンズを弊社までお送りください(交換作業料金は無償、送料はお客様負担でお願いします)。
